NOVELLO
Radiateur panneau habillé intégré

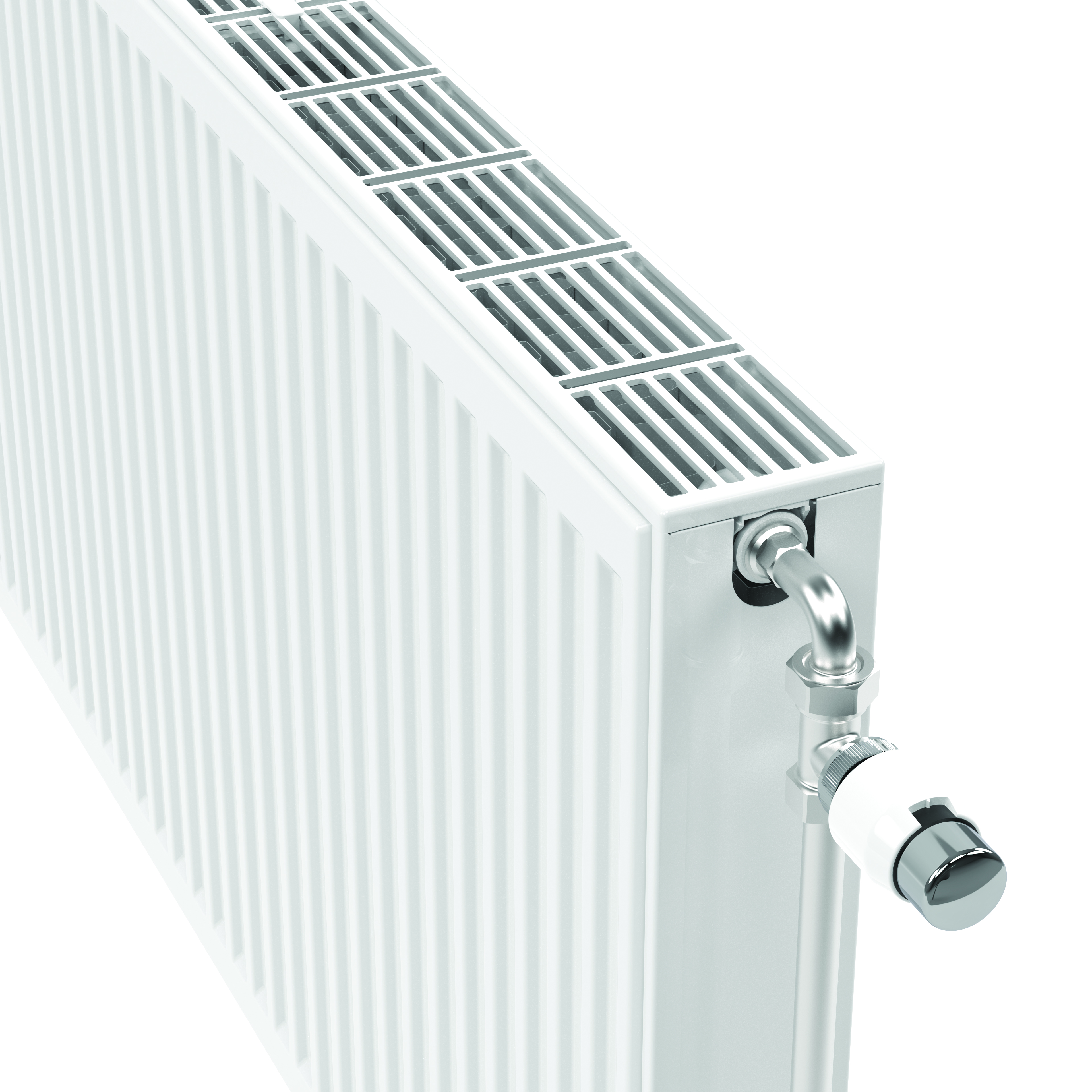

Le Novello, radiateur habillé intégré, est équipé d’une vanne thermostatique réglable préréglée qui réduit le temps d’installation. En outre, ce radiateur peut être raccordé aussi bien comme radiateur intégré que comme radiateur compact.
Pourquoi choisir un radiateur Stelrad Novello ?
- Radiateur horizontal
- Prémonté avec un robinet thermostatique réglable préréglé
- Face avant profilée
Accessoires
Clé de démontage joues
Art. Code: T1105
Cache tube pour consoles T168XTT
Art. Code: T1684
Plaque de couverture T168XTT
Art. Code: T1683
Pied réglable T168XTT
Pied réglable T1680TT
Insert thermostatique Stelrad Eclipse
Art. Code: R4250
Cache pieds en plastique blanc pour pieds réglables
Art. Code: T1633
Jeu de pieds réglables type 10-11 pour hauteurs 700-900
Art. Code: T1538
Jeu de pieds réglables type 10-11 pour hauteurs 300-600
Art. Code: T1537
Raccord coudée ½" pour remplacer les radiateurs DIN
Art. Code: T2053
Clé de purge
Art. Code: T1101
Tube de vidange pour purgeur permanent (Pas pour ECO)
Art. Code: T2154
Purgeur permanent pour radiateurs Stelrad (pas pour ECO)
Art. Code: T2153
Clé de montage pour T2150 et T2153
Art. Code: T2151
Porte-serviettes incurvé en métal enduit de poudre blanche
Crochet de démontage / montage 1 pièce
Art. Code: T1531
Consoles J pour radiateurs horizontaux de Stelrad sans étriers - 3 pièces
Consoles J pour radiateurs horizontaux Stelrad sans étriers - 2 pièces
Pied réglable noir type 22-44 pour montage au sols finis - 2 pièces
Art. Code: T1661
Pied réglable noir type 20-21 pour montage au sols bruts 95-165mm 2 pièces
Art. Code: T1662
Pied réglable noir type 22-44 pour montage au sols bruts 95-165mm 2 pièces
Art. Code: T1663
Pied réglable noir type 20-21 pour montage au sols bruts 170-240mm 2 pièces
Art. Code: T1664
Pied réglable noir type 22-44 pour montage au sols bruts 170-240mm 2 pièces
Art. Code: T1665
Barre stabilisatrice noire pour radiateurs d'une hauteur à partir de 500 mm
Art. Code: T1666
Embout de vidange
Art. Code: T2114
Tête thermostatique Stelrad - M30 x 1,5 mm
Art. Code: T1233
Console sur pied blanc type 22-44 pour installation au sol non finie 95-165mm 2 pièces
Art. Code: T1653
Gabarit de montage pour le montage de radiateurs avec raccordement inférieur
Art. Code: T1642
Pied réglable blanc type 20-21 pour montage au sols bruts 170-240mm 2 pièces
Art. Code: T1654
Clé de réglage KV 8 positions pour vanne
Art. Code: T1622
Arc de pontage à utiliser avec le gabarit de montage
Art. Code: T1587
Pied réglable blanc type 22-44 pour montage au sols finis 2 pièces
Art. Code: T1651
Pied réglable blanc type 22-44 pour montage au sols bruts 170-240mm 2 pièces
Art. Code: T1655
Pied réglable blanc type 20-21 pour montage au sols bruts 95-165mm 2 pièces
Art. Code: T1652
Barre stabilisatrice blanche pour radiateurs d'une hauteur à partir de> 500 mm
Art. Code: T1656
Pied réglable blanc type 20-21 pour montage au sols finis 2 pièces
Art. Code: T1650
Console équerre type 11-33 - 2 pièces
Art. Code: T1643
Pied réglable noir type 20-21 pour montage au sols finis 2 pièces
Art. Code: T1660
Brosse radiateur flexible 115cm
Art. Code: T1131
Barre sèche-serviette universelle chromée
Stylo retouche 12ml Stelrad blanc 9016
Art. Code: T1114
Peinture aérosol 150ml Stelrad blanc 9016
Art. Code: T1110
Clé de démontage joues
Art. Code: T1100
Attache de sécurité grille type 11
Art. Code: R3208
Bouchon plein ½”
Art. Code: R4101
Vanne Heimeier 1/2" - préréglé position 8 - bleu
Art. Code: R4221
Anneau de fixation pour joues des radiateurs horizontaux (pas pour Eco)
Art. Code: R3201
Attache de sécurité grille pour type 21 à 44
Art. Code: R3206
Bouchon purgeur ½"
Art. Code: R4102
Attache de fixation grille type 11-44
Art. Code: R3207
Écran thermique Stelrad
Vanne Heimeier 1/2" M30x1.5 - préréglé position 2,5 - blanc
Art. Code: R4218
Vanne Heimeier ½" - préréglé position 6 - noir
Art. Code: R4220
Vanne Heimeier ½" - préréglé position 4,5 - rouge
Art. Code: R4219
Vanne Heimeier 1/2" M30x1.5 - préréglé position 5,5 - jaune
Art. Code: R4216
Ensemble panneaux latéraux pour radiateurs horizontaux
Grille en métal modèle "Accord" en Stelrad 9016 blanc
Consoles J pour radiateurs horizontaux Stelrad avec étriers - 3 pièces
Raccord coudé avec vidange pour radiateurs horizontaux avec vanne intégrée
Art. Code: T2107
Raccord coudé sans vidange pour radiateurs horizontaux avec vanne intégrée
Art. Code: T2106
Raccord droit sans vidange pour radiateurs horizontaux avec vanne intégrée
Art. Code: T2104
Raccord droit avec vidange pour radiateurs horizontaux avec vanne intégrée
Art. Code: T2105
Consoles J pour radiateurs horizontaux Stelrad avec étriers - 2 pièces
Téléchargements
Brochure
Manuel technique
Liste de prix
Fiche produit
Photo de produit
Texte de spécification
Calculer l'émission de chaleur
Instructions de montage
Certificat
Spécifications techniques
Le Novello, radiateur habillé intégré, est équipé d’une vanne thermostatique réglable préréglée qui réduit le temps d’installation. En outre, ce radiateur peut être raccordé aussi bien comme radiateur intégré que comme radiateur compact.
Texte de devis
Texte de devis
| Produit: | radiateur panneau habillé intégré |
| Finition: | grille supérieure et joues |
| Prémonté: | vanne Heimeier préréglée 4368 ou 4369, bouchon purgeur et bouchons pleins |
| Vanne: | La vanne réglable intégrée (sans tête thermostatique), certifiée CEN et testée selon EN215, est compatible aux têtes thermostatiques M30 x 1,5 mm. La vanne est préréglée en usine en fonction des dimensions du radiateur, ce qui permet d’obtenir un rendement optimal. Ce préréglage garantit par ailleurs un débit optimal dans le radiateur. Réglage en usine adapté à des installations bitube, convenant aussi pour des installations monotube (moyennant l’adaptation du réglage de la vanne sur la position 8). |
| Fourni avec: | consoles Monclac avec anti-soulèvement (conformes VDI lorsque utilisées avec le système anti-glissement fourni), vis, chevilles et instructions de montage |
| Raccordements: | 6 x ½” à filetage intérieur. Pour le raccordement avec vanne à gauche des types 21, 22 et 33, il convient de commander un radiateur avec vanne à droite et de le retourner lors de l’installation. Le type 11 est disponible sur commande avec vanne à gauche. |
| Étriers: | Type 11 est équipé de 2 paires d’étriers jusqu’à 1.600 mm et 3 paires à partir de |
| 1.800 mm. | |
| Emballage: | Chaque radiateur est solidement emballé dans du carton de qualité et plastifié. Une étiquette décrit les caractéristiques du radiateur: type – hauteur – longueur. |
| Garantie: | 10 ans sous réserve de respecter les prescriptions concernant les conditions d’installation ainsi que les conditions de garantie de Stelrad |
| Procédé de laquage: | Tous les radiateurs sont dégraissés, phosphatés, enduits d’une couche de protection primaire par cataphorèse et d’un poudrage électrostatique dans la couleur blanc Stelrad 9016. |
| Couleurs: | blanc Stelrad 9016 + 35 autres couleurs de Stelrad ou 200 couleurs RAL |
| Compteur de chaleur: | Approprié aux compteurs de chaleur, électriques ou selon le principe d’évaporation (conforme EN834 & 835). |
| Pression de service max.: | 10 bar (testé à 13 bar) |
| Température max.: | 110 °C |
| Conformité: | selon EN442 |
| Qualité certifiée: | NF |
| Types: | 11 | 21 | 22 | 33 |
| Hauteurs: | 300 | 400 | 500 | 600 | 700 | 900 mm |
| Longueurs: | 400 – 3.000 mm |
| Profondeurs: | 61 | 77 | 100 | 158 mm |
Texte de spécification
NOVELLO-FR
Document Size: 18 Ko
Download
Données techniques
Données techniques
