ACCORD ALL IN

Plattenheizkörper ohne Verkleidung

Dies ist die Mutter aller Plattenheizkörper und dient als Grundlage für die anderen Heizkörper in unserem Sortiment.
Ein solider Heizkörper mit sehr hoher Wärmeleistung ohne Abdeckgitter und Seitenverkleidungen.

Warum einen Accord All In-Heizkörper von Stelrad wählen?

Horizontalheizkörper
Profilierte Vorderseite
Geliefert mit L-Konsolen, Schrauben, Dübel, Entlüftungs- und Blindstopfen
Ohne Abdeckgitter und Seitenverkleidungen
Lieferbar in mehr als 200 Farben gegen Aufpreis

Zubehör

Abdeckblende für Konsolenrohr T168XTT

Art. Code: T1684

Abdeckplatte Standkonsole T168XTT

Art. Code: T1683

Standkonsole T168XTT

Standkonsole T1680TT

Weiße Kunststoff Abdeckblende für Standkonsolen

Art. Code: T1633

Set Standkonsolen Typ 10-11 für Höhen 700-900

Art. Code: T1538

Set Standkonsolen Typ 10-11 für Höhen 300-600

Art. Code: T1537

Entlüftungsschlüssel

Art. Code: T1101

Entleerungsschlauch für Dauerentlüfter (nicht ECO)

Art. Code: T2154

Dauerentlüfter für Stelrad Heizkörper (nicht ECO)

Art. Code: T2153

Montageschlüssel für T2150 und T2153

Art. Code: T2151

Standkonsole Schwarz Typ 22-44 für Fertigfussbodenmontage 2 Stück

Art. Code: T1661

Standkonsole Schwarz Typ 20-21 für Rohfussbodenmontage 95-165mm 2 Stück

Art. Code: T1662

Standkonsole Schwarz Typ 22-44 für Rohfussbodenmontage 95-165mm 2 Stück

Art. Code: T1663

Standkonsole Schwarz Typ 20-21 für Rohfussbodenmontage 170-240mm 2 Stück

Art. Code: T1664

Standkonsole Schwarz Typ 22-44 für Rohfussbodenmontage 170-240mm 2 Stück

Art. Code: T1665

Stabilisierungsstange Schwarz für Bauhöhe ab 500mm

Art. Code: T1666

Schraubaufsatzteil zum entfernen der Kunststofkappen

Art. Code: T2093

Wandblechaufhängung Typ 11-33 - 2 Stück

Art. Code: T1643

Standkonsole Weiß Typ 20-21 für Fertigfussbodenmontage 2 Stück

Art. Code: T1650

Standkonsole Weiß Typ 22-44 für Fertigfussbodenmontage 2 Stück

Art. Code: T1651

Standkonsole Weiß T20-21 für Rohfussbodenmontage 95-165mm 2 Stück

Art. Code: T1652

Standkonsole Weiß Typ 22-44 für Rohfussbodenmontage 95-165mm 2 Stück

Art. Code: T1653

Standkonsole Weiß Typ 20-21 für Rohfussbodenmontage 170-240mm 2 Stück

Art. Code: T1654

Standkonsole Weiß Typ 22-44 für Rohfussbodenmontage 170-240mm 2 Stück

Art. Code: T1655

Stabilisierungsstange Weiß für Bauhöhe >500mm

Art. Code: T1656

Standkonsole Schwarz Typ 20-21 für Fertigfussbodenmontage 2 Stück

Art. Code: T1660

Heizkörperbürste 115cm

Art. Code: T1131

Lacksprühdose 150ml Stelrad weiß 9016

Art. Code: T1110

Lackstift 12ml Stelrad weiß 9016

Art. Code: T1114

Blindstopfen ½”

Art. Code: R4101

Entlüftungsstopfen ½"

Art. Code: R4102

Stelrad Wärmeabstrahlschirm

J-Konsolen für Stelrad Horizontalheizkörper mit Laschen – 3 Stück

J-Konsolen für Stelrad Horizontalheizkörper mit Laschen – 2 Stück

Downloads

Technisches Handbuch

STR-TD-GE

PDF Size: 15 MB

Download

ACCORD-ALL-IN-TV-2

Image Size: 3840x3419px

Download

ACCORD-ALL-IN-TV

Image Size: 3840x3419px

Download

ACCORD-ALL-IN-SV

Image Size: 3840x3419px

Download

Ausschreibungstext

Produkt:	unverkleideter Plattenheizkörper
Verarbeitung:	ohne Abdeckgitter und Seitenverkleidungen
Mitgeliefert:	L-Konsolen, Schrauben, Dübel, Entlüftungs- und Blindstopfen und Montageanleitung
Anschlüsse:	4 x ½” Innengewinde
Befestigungslaschen:	2 Paar bis 1.600 mm und 3 Paar ab 1.800 mm
Verpackung:	Alle Heizkörper werden in einer strapazierfähigen Verpackung aus hochwertigem Karton und Schutzfolie ausgeliefert. Auf dem Etikett sind die Merkmale des Heizkörpers angegeben: Typ – Bauhöhe – Baulänge.
Garantie:	10 Jahre bei Einhaltung der Installationsvorschriften und bei Erfüllung der Garantiebedingungen von Stelrad.
Lackierungsverfahren:	Alle Heizkörper sind entfettet, eisenphosphatiert, im kathaphoretischen Elektrotauchverfahren grundiert und standardmäßig im Farbton Stelrad weiß 9016 pulverbeschichtet.
Farben:	Stelrad weiß 9016. Auf Wunsch in 35 anderen Stelrad-Farben oder weitere rund 200 RAL-Farben.
Wärmezähler:	Uneingeschränkt für Wärmezähler geeignet, sowohl für elektrische Geräte als auch für Verdunstungsgeräte (gemäß DIN EN834 & 835).
Betriebsüberdruck:	max. 10 bar (Werksprüfdruck 13 bar)
Medium:	max. Heisswasser bis 110 °C
Norm:	nach EN 442
Qualitätssicherung:	NF
Typen:	11 \| 21 \| 22 \| 33
Bauhöhen:	300 \| 400 \| 500 \| 600 \| 700 \| 900 mm
Baulängen:	400 – 3.000 mm
Bautiefen:	60 \| 77 \| 100 \| 158 mm

Ausschreibungstext

ACCORD-ALL-IN-GE

Document Size: 18 KB
Download

Typenübersicht

Bauhöhe (mm)		Typ 11	Typ 21	Typ 22	Typ 33
300	W	517		1.012	1.418
	kg	8,38		15,9	23,8
	l	1,89		3,7	5,4
	m²	2,09		3,51	5,26
	n	1,3145		1,3329	1,3155
400	W	687	1.000	1.281	1.805
	kg	11,68	18,78	21,83	32,67
	l	2,34	4,67	4,67	6,87
	m²	2,95	3,37	4,92	7,38
	n	1,3057	1,3284	1,3321	1,3261
500	W	848	1.210	1.535	2.169
	kg	14,99	23,84	27,77	41,53
	l	2,8	5,63	5,63	8,33
	m²	3,8	4,31	6,33	9,49
	n	1,2968	1,3278	1,3314	1,3367
600	W	1.000	1.409	1.778	2.514
	kg	18,3	28,9	33,7	50,4
	l	3,25	6,6	6,6	9,8
	m²	4,66	5,24	7,74	11,61
	n	1,2880	1,3272	1,3306	1,3473
700	W	1.142	1.597	2.011	2.841
	kg	21,33	33,5	39,13	58,47
	l	3,77	7,63	7,63	11,37
	m²	5,51	6,18	9,15	13,72
	n	1,2889	1,3367	1,3369	1,3545
900	W	1.397	1.941	2.453	3.448
	kg	27,40	42,70	50,00	74,60
	l	4,8	9,7	9,7	14,5
	m²	7,22	8,05	11,97	17,96
	n	1,2907	1,3357	1,3494	1,3689

Berechnungseinheiten je 1m Heizkörperlänge bei 75/65/20°C
n = Heizkörperexponent*
* Der Exponent dient zur Ermittlung der Niedertemperaturfaktoren gemäss DIN 4703 und ÖN M 7513.

Gleichung: ф = K_M x ΔTⁿ

Wärmeleistung & Abmessungen

Wärmeleistung und Abmessungen

Berechnen Sie Ihre Wärmeleistung

ACCORD-ALL-IN-GE

Document Size: 39 KB
Download

Anschlusse

* = reduzierte Heizwärmeleistung bei Niedertemperaturheizung kombiniert mit einer hohen Temperaturdifferenz zwischen der Ein- und Ausfuhrseite.

Laschenanordnung

Baulänge 400-1600

Baulänge 1800-3000

TYP 21-33

L	A
400-1600	133

L	A
1800-3000	133

TYP 11

L	A
400	117
500-1600	150

L	A
1800-3000	150

Montage

TYP 11	TYP 21	TYP 22	TYP 33

Anschlussabmessungen


L = Länge des Heizkörpers

Wärmeleistung

Berechnen Sie Ihre Wärmeleistung

ACCORD-ALL-IN-GE

Document Size: 39 KB

Download

Ihre Farbe wählen

Wärme ist für behagliches Wohnen unverzichtbar. Genau wie eine Innengestaltung, in der Sie sich wohlfühlen. Ihr ureigenes Zuhause. Mit Stelrad entscheiden Sie sich für farbenfrohe Wärme.


NT110 Papyrusweiß	NT120 Perlweiß	NT130 Champagner	NT140 Beige	NT160 Kieselgrau	NT170 Quartzgrau	NT180 Soft schwarz


ML110 Taubengrau	ML120 Titangrau	ML134 Blaugrau	ML140 Granit	ML150 Cappuccino	ML160 Terrabraun	ML170 Graphitschwarz


SN110 Cremeweiß	SN120 Creme	SN130 Mocca	SN140 Bordeaux	SN150 Sepia	SN160 Zartblau	SN170 Schwarz


A1004 Goldgelb	A2003 Pastellorange	A3002 Karminrot	A5002 Ultramarinblau	A6018 Gelbgrün	A7001 Silbergrau	A7011 Eisengrau


A7016 Anthrazitgrau	A7030 Steingrau	A7035 Lichtgrau	A8017 Schokoladenbraun	A9003 Signalweiß	A9005 Tiefschwarz	A9010 Reinweiß

Die obige Farbpalette kann mit einer Vielzahl von RAL-Farben erweitert werden. Die abgebildeten Farben sind nur Richtwerte.

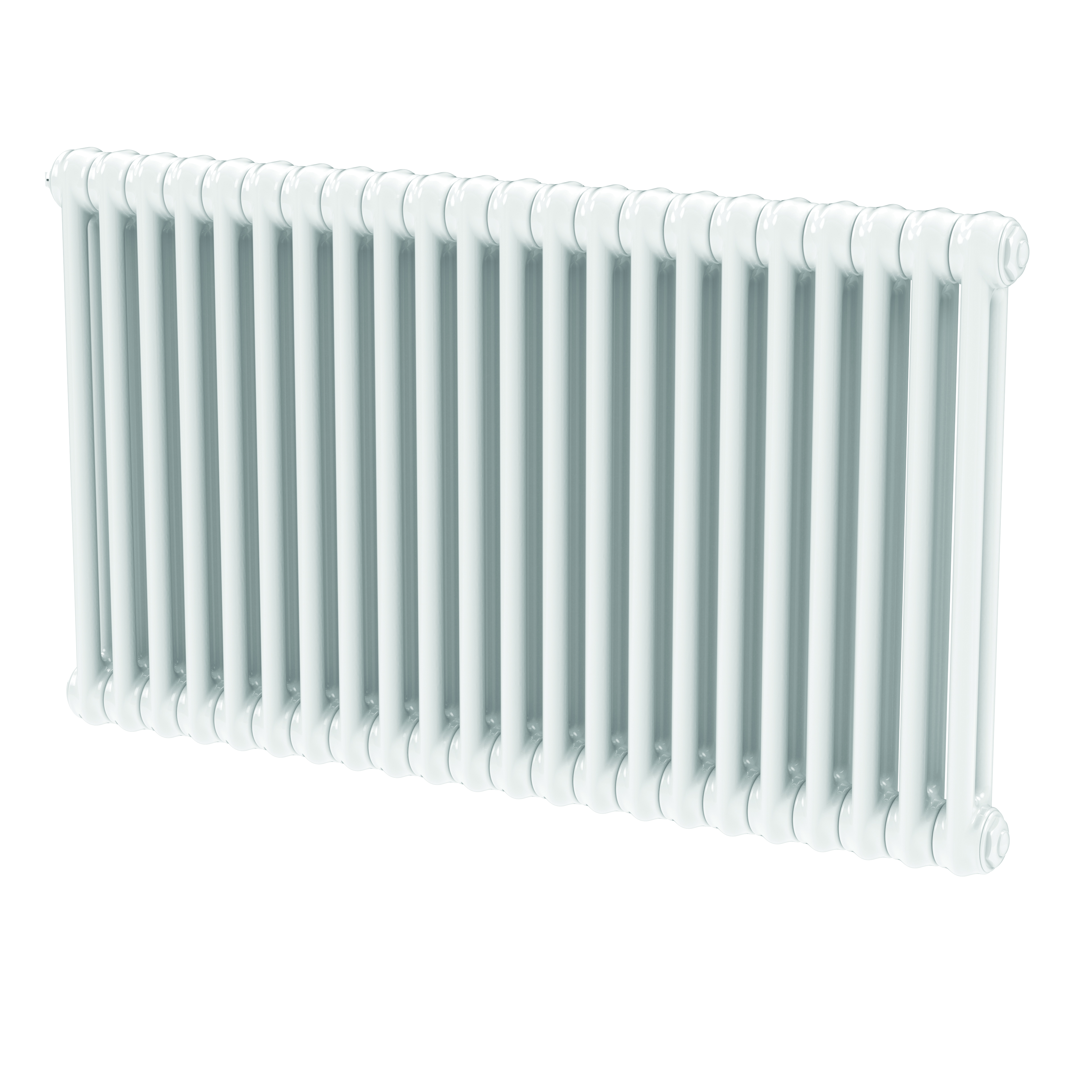

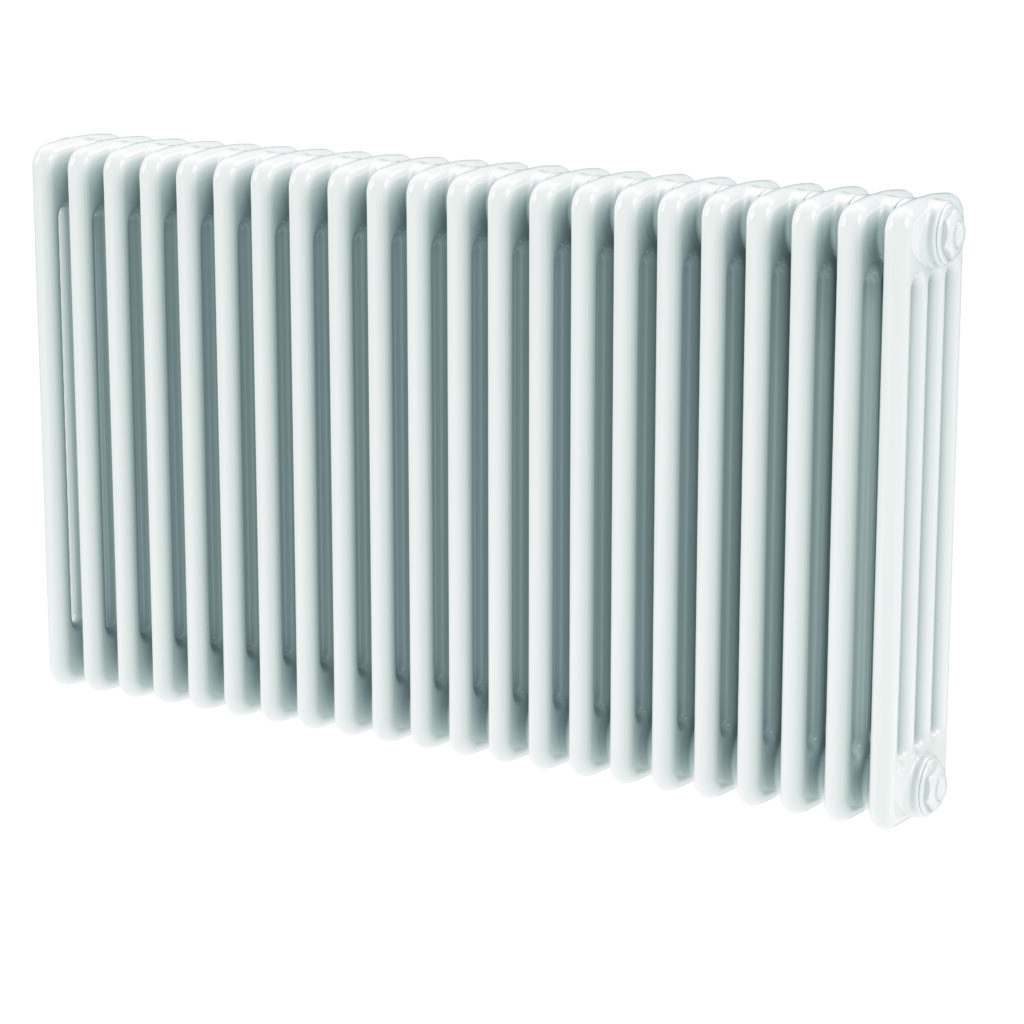

COLUMN

Retro-Design, moderner Komfort

Der Column ist der Retro-Heizkörper mit zeitgemäßem Wärmekomfort. Das schöne Design kommt sowohl in klassischen als auch in modernen Innenräumen gut zur Geltung. Der Heizkörper ist in horizontaler und vertikaler Ausführung erhältlich.

Warum einen Column Heizkörper von Stelrad wählen?

Retro-Look, schönes Design
Kombinierbar mit allen verfügbaren Heizsystemen
Hohe Wärmeleistung
Durch die große Heizfläche für Niedertemperaturheizung geeignet
Horizontale und vertikale Ausführung
Dank der breiten Öffnungen schnell und einfach zu reinigen

Zubehör

Downloads

Broschüre

Column

PDF Size: 774 KB

Download

Farbenfrohes Heizen

PDF Size: 334 KB

Download
